Une pompe à chaleur air-eau repose sur un cycle thermodynamique en quatre étapes, piloté par un fluide frigorigène qui change d’état pour transférer les calories de l’air extérieur vers le circuit de chauffage du logement. Lire un schéma de pompe à chaleur air-eau, c’est comprendre le rôle de chaque organe dans cette boucle, les contraintes que cela impose à l’installation et les points qui conditionnent la performance réelle du système.
Le fluide frigorigène au centre du schéma d’une pompe à chaleur air-eau
Sur un schéma classique, quatre composants forment une boucle fermée dans laquelle circule le fluide frigorigène. Ce fluide est le vecteur de toute l’énergie captée et restituée. Son choix n’est pas anodin et conditionne la conception même de l’unité extérieure.
Le cycle en quatre phases
L’évaporateur, situé dans l’unité extérieure, met le fluide en contact avec l’air ambiant. Le fluide, initialement liquide à basse pression, absorbe les calories de l’air et passe à l’état gazeux. Le compresseur aspire ce gaz et le comprime, ce qui élève fortement sa température.
Le condenseur, côté intérieur, transfère cette chaleur à l’eau du circuit de chauffage. Le fluide redevient liquide en cédant son énergie. Le détendeur abaisse ensuite la pression du fluide pour le ramener à son état initial, prêt à recommencer le cycle.
Sur un schéma, ces quatre organes sont reliés par deux conduites (liquide et gaz) dans les installations split, ou regroupés dans un seul bloc pour les modèles monobloc. Chaque composant du cycle a un rôle irremplaçable dans le transfert de chaleur.
Pourquoi le type de fluide change la donne
Le règlement européen F-Gaz organise une réduction progressive des fluides à fort potentiel de réchauffement planétaire. Deux arrêtés français publiés le 21 novembre 2025 ont adapté les attestations de capacité des entreprises et les attestations d’aptitude des techniciens pour couvrir désormais les fluides dits naturels comme le propane (R-290), le CO₂ et l’ammoniac.
Cette transition du R-410A et du R-32 vers le R-290 modifie concrètement le schéma d’installation. Le propane est inflammable, ce qui impose des contraintes de sécurité sur l’emplacement de l’unité extérieure, les distances par rapport aux ouvertures et la ventilation. Les anciennes attestations de manipulation ne resteront valides que jusqu’au 12 mars 2029.
Lors d’un devis, vérifier quel fluide frigorigène est utilisé permet d’anticiper les conditions d’entretien futur et la disponibilité des techniciens qualifiés pour intervenir sur l’appareil.
Monobloc ou split : deux schémas d’installation différents
La distinction entre monobloc et split n’est pas qu’un détail technique. Elle détermine le tracé des conduites, le type de raccordement et les compétences requises pour l’installation.
Configuration monobloc
Dans un schéma monobloc, tous les composants du cycle frigorifique (évaporateur, compresseur, condenseur, détendeur) sont regroupés dans l’unité extérieure. Seul un circuit d’eau relie cette unité au réseau de chauffage intérieur.
- Pas de liaison frigorifique entre l’extérieur et l’intérieur, ce qui simplifie l’installation et réduit le besoin d’un frigoriste certifié pour la mise en service.
- Le circuit d’eau extérieur doit être protégé contre le gel, généralement par l’ajout de glycol, ce qui nécessite un entretien spécifique du fluide caloporteur.
- L’unité extérieure est plus volumineuse car elle concentre l’ensemble du système thermodynamique.
Configuration split
Le schéma split sépare le cycle en deux : l’évaporateur et le compresseur restent à l’extérieur, le condenseur se trouve à l’intérieur. Deux conduites de fluide frigorigène traversent la paroi du bâtiment.
Cette configuration exige l’intervention d’un installateur titulaire d’une attestation de capacité pour la manipulation du fluide. Elle offre en revanche plus de souplesse dans le positionnement de l’unité intérieure et limite les risques liés au gel du circuit hydraulique.
Le choix entre monobloc et split dépend autant de la configuration du logement que du fluide utilisé. Avec la généralisation du R-290, certains fabricants privilégient le monobloc pour confiner le fluide inflammable dans l’unité extérieure.
Dimensionnement et raccordement au circuit de chauffage

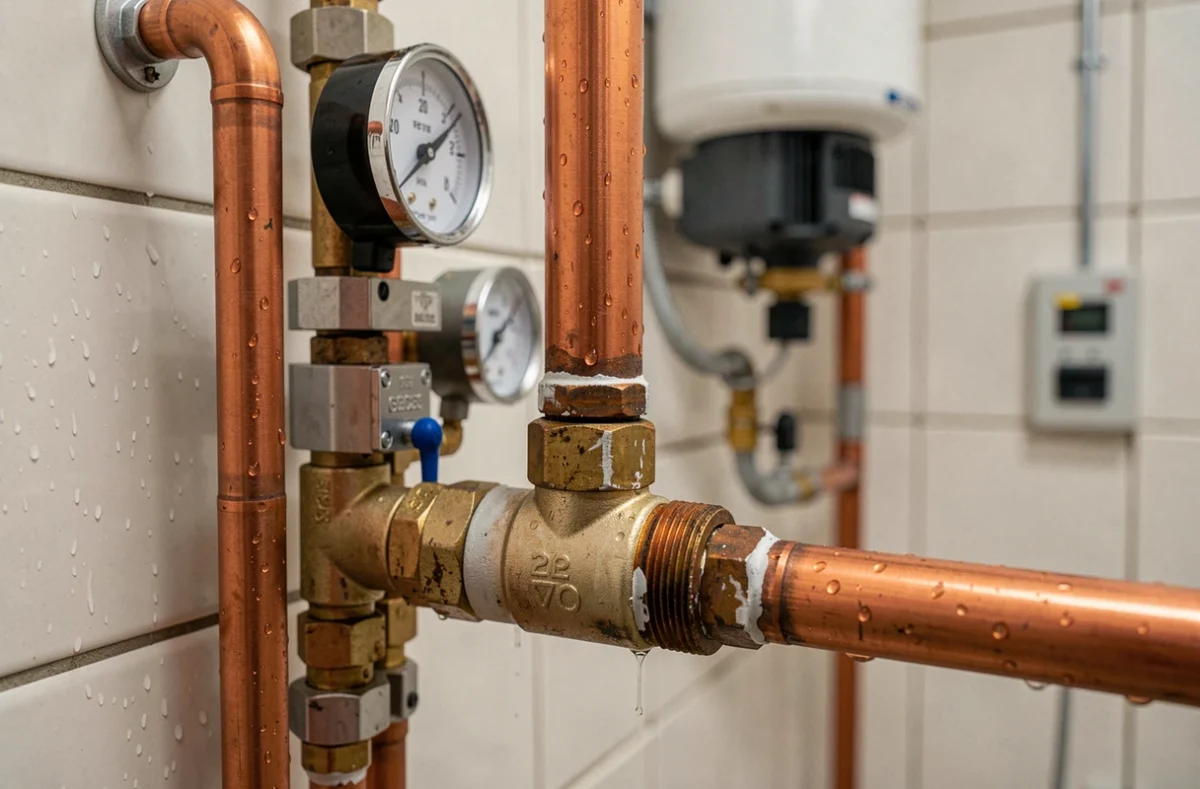

Le schéma d’une pompe à chaleur air-eau ne s’arrête pas à la boucle frigorifique. La partie hydraulique, côté logement, est déterminante pour le rendement réel de l’installation.
Basse température ou haute température
Une PAC air-eau basse température produit de l’eau entre 35 °C et 45 °C. Elle est conçue pour alimenter un plancher chauffant ou des radiateurs basse température. Son coefficient de performance (COP) est meilleur car l’écart entre la source froide (air extérieur) et la température de sortie reste modéré.
Une PAC haute température monte au-delà de 55 °C, parfois jusqu’à 65 °C. Elle permet de conserver des radiateurs en fonte existants. En revanche, plus la température de sortie est élevée, plus la consommation électrique du compresseur augmente, et le COP diminue.
Sur le schéma d’installation, cette distinction se traduit par le type d’émetteurs raccordés (plancher chauffant, radiateurs, ventilo-convecteurs) et par le dimensionnement du ballon tampon éventuel.
Production d’eau chaude sanitaire
Beaucoup de PAC air-eau intègrent la production d’eau chaude sanitaire, soit dans le même module, soit via un ballon de stockage séparé. Sur le schéma, un circuit dédié alimente le ballon, avec une vanne de priorité qui bascule la production de chaleur vers l’eau sanitaire lorsque la température du ballon descend sous un seuil.
Ce double usage complexifie légèrement le schéma hydraulique mais évite l’ajout d’un chauffe-eau indépendant.
Les pièges concrets à repérer sur un devis d’installation
Un schéma bien conçu sur le papier peut donner une installation sous-performante si certains paramètres sont négligés. Voici les points de vigilance les plus fréquents.
Sous-dimensionnement ou surdimensionnement
Une PAC trop petite sollicitera en permanence sa résistance électrique d’appoint, ce qui fait exploser la facture. Une PAC trop puissante effectuera des cycles courts (marche/arrêt fréquents) qui usent le compresseur et dégradent le rendement. L’étude thermique préalable est la seule garantie d’un dimensionnement adapté.
Cette étude prend en compte l’isolation du logement, la surface à chauffer, la zone climatique et les déperditions thermiques. Les retours terrain divergent sur ce point : certains installateurs proposent un calcul simplifié basé uniquement sur la surface, ce qui s’avère insuffisant pour des logements mal isolés ou de géométrie complexe.

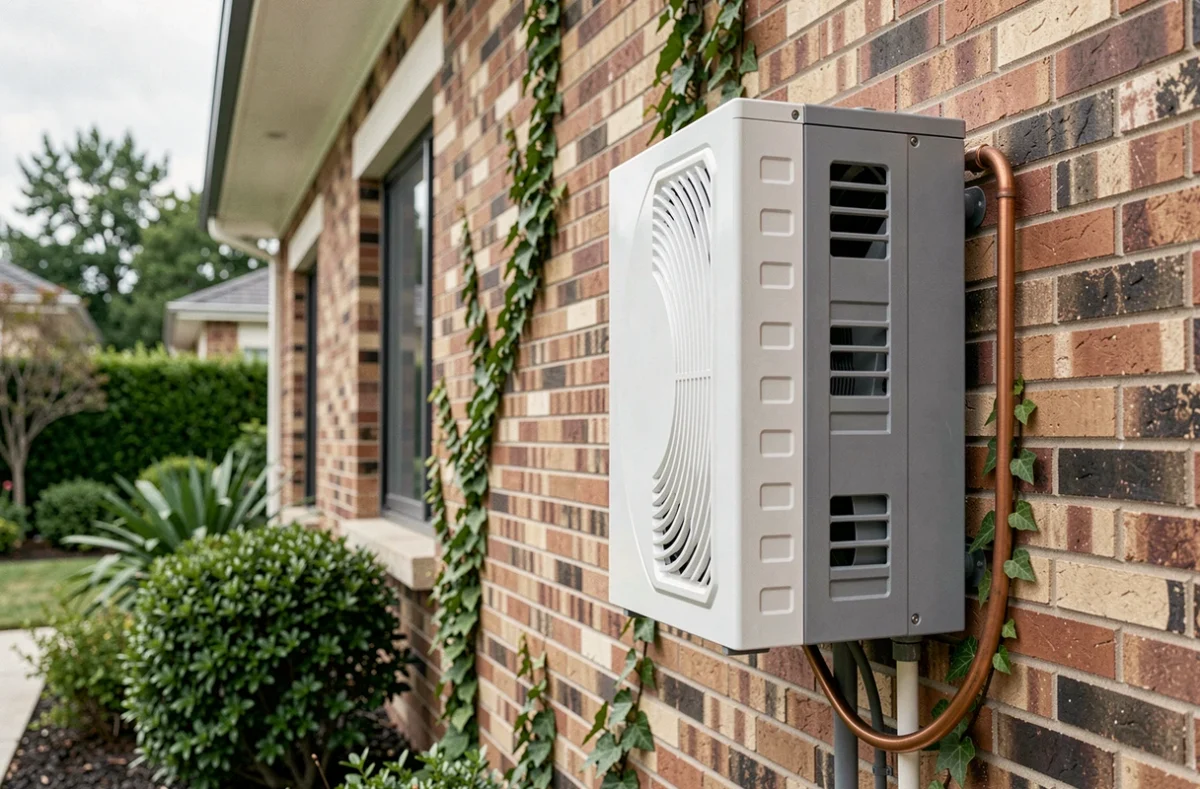

Emplacement de l’unité extérieure
L’unité extérieure génère du bruit, principalement à cause du ventilateur et du compresseur. Son positionnement doit respecter les distances réglementaires par rapport aux limites de propriété et aux ouvertures des voisins. Sur le schéma, la longueur des conduites (frigorifiques ou hydrauliques) entre l’unité extérieure et l’intérieur influe aussi sur les pertes de charge et le rendement.
- Prévoir un support antivibratile pour limiter la transmission des vibrations au sol ou au mur.
- Éviter un emplacement en recoin fermé où l’air recyclé réduirait le rendement de l’évaporateur.
- Vérifier que l’écoulement des condensats est correctement prévu, surtout en hiver où le dégivrage produit de l’eau en quantité.
Entretien et attestations du technicien

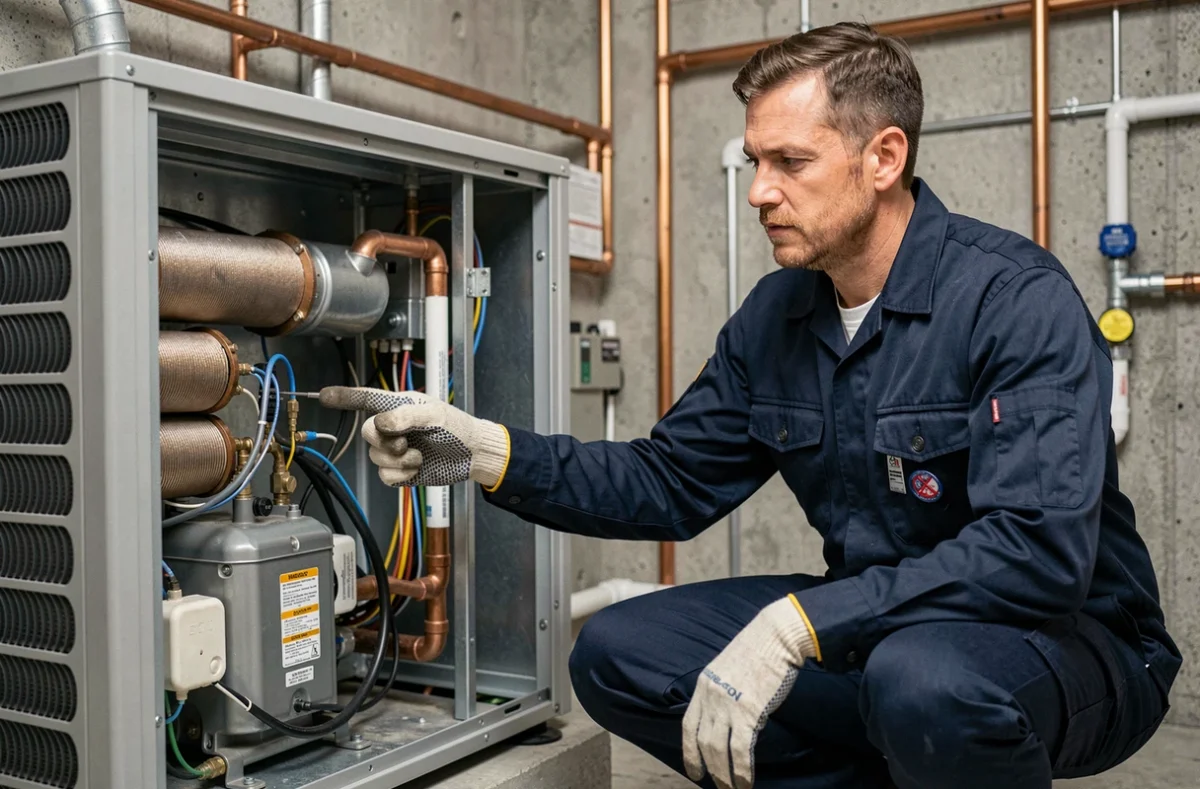

Le technicien doit disposer d’une attestation d’aptitude valide pour manipuler le fluide frigorigène présent dans l’appareil. Avec le durcissement réglementaire lié au règlement F-Gaz, vérifier la qualification du technicien avant de signer un contrat de maintenance évite de se retrouver sans interlocuteur compétent.
Coût d’une pompe à chaleur air-eau et délais d’installation
Les prix varient selon la puissance, la configuration (monobloc ou split), l’intégration ou non de la production d’eau chaude sanitaire, et la complexité du raccordement au circuit existant. Le coût global comprend le matériel, la pose, la mise en service et le raccordement hydraulique.
Pour un logement individuel de surface moyenne, le budget total se situe généralement entre plusieurs milliers et plus de dix mille euros, hors aides. MaPrimeRénov’ finance une partie de l’installation pour les propriétaires occupants dont le logement a plus de quinze ans, sous conditions de ressources.
Les délais d’installation courent habituellement de deux à cinq jours pour la pose elle-même, mais le parcours complet (visite technique, étude thermique, commande du matériel, dossier d’aides) peut s’étaler sur plusieurs semaines. Anticiper le montage du dossier MaPrimeRénov’ avant la signature du devis reste le meilleur moyen de ne pas retarder le chantier.
